Ракетные войска сепаратистов: правда и вымысел

Эта статья была впервые опубликована на DFRLab.

9 мая пророссийские сепаратисты на востоке Украины продемонстрировали различные образцы вооружений местного производства. Эта демонстрация была произведена в День Победы над нацисткой Германией во Второй мировой войне, который широко отмечается в России. Это были две мобильные ракетные артиллерийские системы, которые, как сообщается, вошли во вновь созданные ракетные войска тактического назначения (РВТН). О самих РВТН и силах, входящих в их состав, нет практически никакой информации. Однако об их технике и её производителях известно довольно хорошо.

«Военно-промышленный комплекс» и более ранние системы

Так называемый «военно-промышленный комплекс» самопровозглашённой «Донецкой народной республики» (ДНР) занимается серийным производством различных видов оружия для пророссийских сепаратистов в Донецке. @DFRLab в прошлом месяце сообщала о «военно-промышленном комплексе» «ДНР» и о некоторых оружейных системах, которые он производит. Тогда мы отмечали, что, несмотря на рудиментарный характер некоторых систем, имеется возможность производства более сложных видов оружия.

Теперь, после презентации 9 мая, масштабы производства стали более очевидны. С точки зрения организации «военно-промышленный комплекс» управляется так называемой «Государственной инновационной компанией» (ГИК). Эта организация сепаратистов берёт под свой контроль заводы и использует их в различных целях. 9 мая ГИК провела открытую выставку вооружений своего «военно-промышленного комплекса» и продемонстрировала две мобильные ракетные системы — «Снежинка» и «Чебурашка».

«Китаец»

Однако ещё до Дня Победы в открытых источниках имелись свидетельства производства ракетной артиллерии силами сепаратистов. Интересно, что система, ракету которой сняли украинцы, была не «Снежинкой» и не «Чебурашкой», но системой третьего типа, которая не была представлена на выставке 9 мая. Эта модель ракеты очень напоминала самодельные реактивные снаряды, которые применяются в ходе конфликта в Сирии. Как правило, на сравнительно небольшой ракетный двигатель устанавливается крупная боеголовка. Первый задокументированный случай применения боеприпаса такого типа относится к 28 мая 2017 года, когда батальон «Азов» опубликовал видео последствий сепаратистского ракетного обстрела Красногоровки. На видео на короткое время видна хвостовая часть так называемого «Китайца».

В отличие от «Снежинки» и «Чебурашки», которые запускаются с пусковых установок на грузовиках, «Китаец» запускается отдельно с одной направляющей, которая устанавливается подобно миномёту.

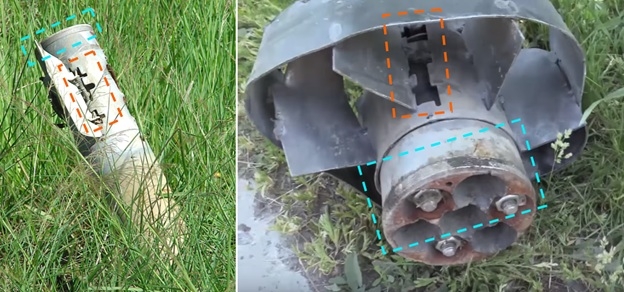

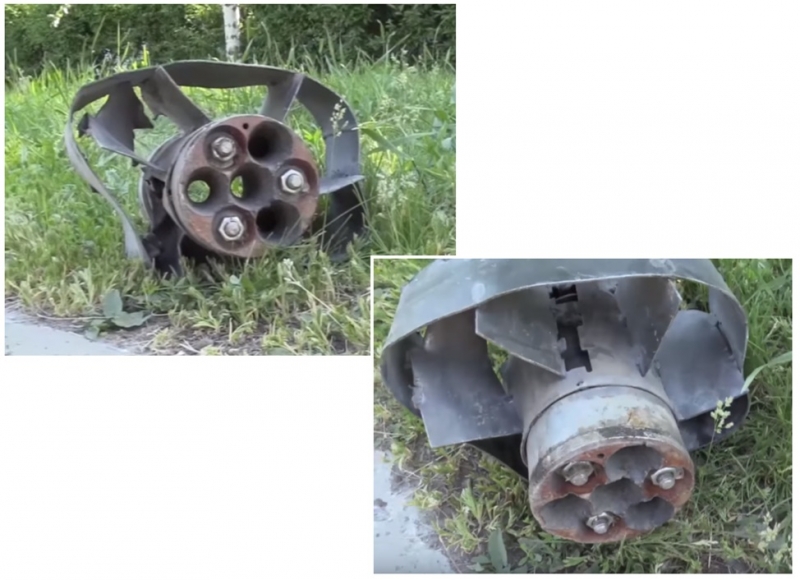

На видео на короткое время видны, по-видимому, значительно модифицированные сопла 122-миллиметровой ракеты 9М22У реактивной системы залпового огня «Град». Три из шести внешних сопл, кажется, закупорены и крепятся к чему-то с помощью болтов и гаек. Однако на данный момент неясно, с какой целью это могло быть сделано.

Это сопло несколько напоминает самодельные реактивные снаряды сирийских правительственных сил, которые также изготавливаются на основе БМ-21. Однако в то время как сирийские власти изготавливают трубы и вставляют туда двигатели 9М22У, сепаратисты построили всю ракету (обтекатели и т.п.) прямо на двигателе 122-миллиметровой ракеты, который сам подвергся модификации.

На изображении выше проиллюстрировано значительное сходство ракет БМ-21 и обломков ракет, найденных в Красногоровке. Значительное отличие — дополнительные хвостовые стабилизаторы. Ввиду изменения пусковой системы стабилизаторы пришлось заменить с пружинных на менее продвинутые статичные.

Этот инцидент — первое задокументированное применение ракет этого типа на востоке Украины. Ещё несколько недель новые снимки не появлялись. 24 апреля 2018 года пользователь Instagram bring_me_the_swampy опубликовал снимок боеголовки «Китайца». Свомпи — опытный британский сапёр-доброволец, который работает в районе Мариуполя, — был озадачен неизвестным устройством, которое в этом районе ранее не наблюдалось. Однако он обнаружил одну знакомую деталь: ударный взрыватель МРВ-У, характерный для боеголовок ракет 9М22У.

Теперь уже очевидно, что при производстве ракет сепаратисты массово используют имеющиеся детали ракет БМ-21. Система БМ-21 «Град» широко применяется на востоке Украины. Поэтому не ясно, сделаны ли эти ракеты из поставленных боеприпасов или же из несработавших ракет и их обломков.

10 мая украинский «24 канал» опубликовал сюжет «Пророссийские боевики осуществляют обстрелы из неизвестного оружия», в котором присутствует подробная съёмка ракеты, которую, согласно сюжету, называют «Китаец».

На этом видео впервые полностью была показана целая ракета. Однако у этой ракеты было другое сопло. Хотя камера сгорания и стабилизаторы, по-видимому, относятся к модифицированной 9М22У, похожей на те, что были замечены в 2017 году, сопла ракеты существенно отличаются: по краю расположено 18 маленьких сопл.

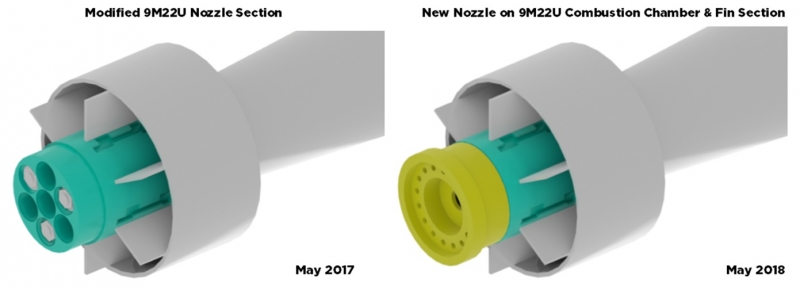

На фото приведена приблизительная реконструкция эволюции «Китайца» за прошедший год. Хотя конструкция ракеты до сих пор основана на элементах БМ-21, присутствуют очевидные модификации.

На следующий день, 11 мая, были опубликованы два видео, имеющих отношение к этой теме. Первое видео опубликовало так называемое «Миинистерство информации ДНР», а второе — Захар Прилепин, известный писатель и национал-большевик (нацбол), который стал заместителем командира «батальона ДНР». Видео Прилепина было посвящено исключительно «Китайцу». Это видео позволило понять две вещи: как производится запуск ракеты, и что блок сопл либо тот же, что и на украинском видео, либо образец серийного производства элементов ракетных двигателей.

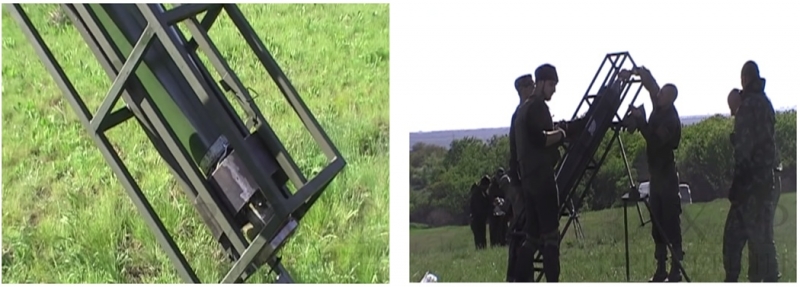

На кадре выше представлена пусковая установка ракеты: простая направляющая с возможностью изменения угла наклона, что позволяет управлять углом и расстоянием полёта ракеты.

На другом видео, опубликованном «Министерством информации ДНР», была представлена эта ракета, а также «Снежинка», «Чебурашка» и ещё одна неизвестная ракета. На видео также присутствовали кадры пуска «Китайца», но никакой важной новой информации об этой ракете представлено не было.

«Чебурашка»

«Чебурашка» — это мобильная реактивная система залпового огня на модифицированном шасси КрАЗ-260, стреляющая 217-миллиметровыми ракетами. О «Чебурашке» известно гораздо меньше, чем о «Китайце», однако по видео от 9 и 11 мая можно сделать некоторые выводы об этой системе. Например, на информационном стенде на выставке говорится, что «Чебурашка» может запускать до 64 ракет. Хотя технически это верно, на самом деле эта система просто несёт два боекомплекта, только один из которых заряжен. В каждом блоке ракет модели на выставке было по 32 ракеты в блоках по 8 х 4 ракеты.

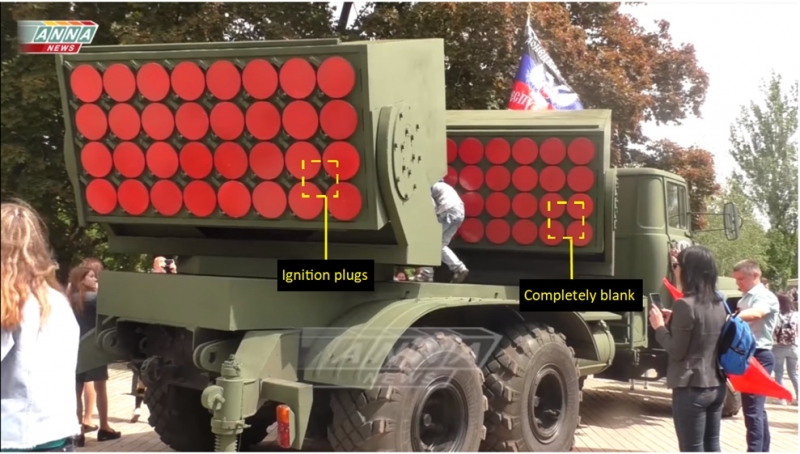

Это можно определить, внимательно изучив заднюю часть каждого блока. Разница видна невооружённым глазом. Если на заднем блоке явно есть подключенные к ракетам электрозапалы и запорный механизм, удерживающий ракеты на месте, то на переднем блоке ничего подобного нет, что свидетельствует о том, что он используется исключительно для хранения ракет. Кадры ракеты «Чебурашки» на выставке, а также кадры стрельбы «Чебурашки» на видео от 11 мая позволяют ещё лучше понять конструкцию этой ракеты. Позднее в июне были опубликованы кадры, на которых видно, что другие установки «Чебурашка» способны вести огонь из обоих блоков.

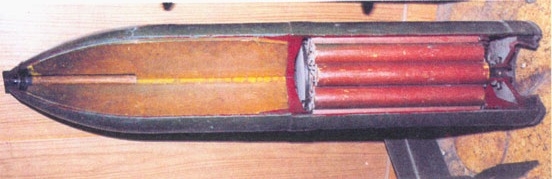

Ракета «Чебурашки» сильно напоминает ранние советские крупнокалиберные ракеты малой дальности, в частности М-14 и М-24. Помимо очевидного сходства формы и размера, выхлоп по краям ракеты соответствуют конструкции сопл упомянутых систем. Эта конструкция также сильно напоминает блок сопл «Китайца» с большим количеством небольших сопл по краю ракеты, выходящих из одной камеры сгорания.

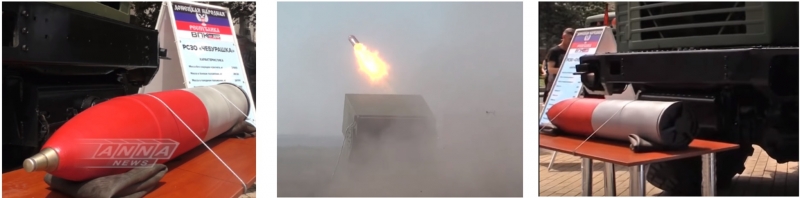

На видео от 11 мая также показано, что оператор «Чебурашки» во время пуска находится вне машины, а к заднему блоку ракет ведёт провод управлении, как видно на среднем изображении выше. Это не характерно для машин такого типа и говорит о том, что «Чебурашка» до сих пор находится на стадии прототипа, а оператор располагается на безопасном расстоянии на случай катастрофического отказа системы.

Ещё одна интересная деталь — неизвестный взрыватель ракеты «Чебурашки». В @DFRLab изучили базу данных советских взрывателей, но не смогли найти взрыватель, соответствующий представленному 9 мая.

«Снежинка»

Ещё одна реактивная система, представленная 9 мая, названа «Снежинка». Эта система на шасси КрАЗ-260 запускает две неуправляемые 324-миллиметровые ракеты. Как и в случае с «Чебурашкой», об устройстве «Снежинки» известно мало, но оно наверняка достаточно простое.

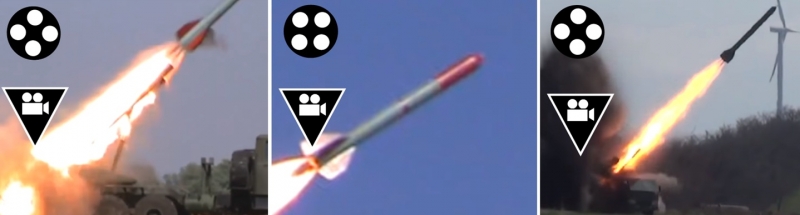

Изучив видео «Министерства информации ДНР» от 11 мая, можно обнаружить три полезных примера полёта «Снежинки». На двух кадрах видно три реактивные струи, однако на третьем — только две. Это можно пояснить с помощью схемы выше, на которой представлено положение сопл относительно камеры. Можно заключить, что у «Снежинки» наверняка четыре крупных сопла. Это существенно отличает её от предыдущих двух ракет, однако наверняка у всех этих ракет одна камера сгорания. При этом «Снежинка», по-видимому, оснащена таким же взрывателем неизвестного типа, что и «Чебурашка».

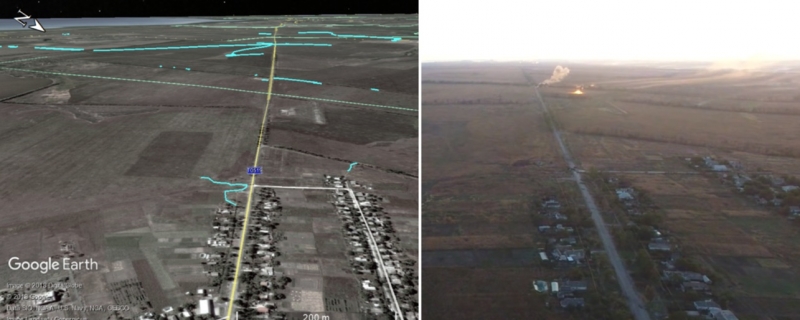

После публикации видео 11 мая пользователь Twitter @GlasnostGone опубликовал геолокацию позиции одного из пусков, которая оказалась менее чем в пяти милях от линии соприкосновения. Калибр этих систем значительно превосходит разрешённый по Минским соглашениям для территории, прилегающей к линии соприкосновения. В частности, «Снежинка» с калибром 324 мм более чем втрое превышает разрешённый калибр у линии соприкосновения (100 мм).

1: @bellingcat publish report on Russian army officers involved in fatal Jan 2015 artillery attack on #Mariupol https://t.co/fBgEnrt9jt

2: Today so called #DPR release video showing location of 1 of their rocket launchers firing towards Mariupol https://t.co/Gk6M6ZU7Il. #Donbas pic.twitter.com/o0K63ODnzT

— Glasnost Gone (@GlasnostGone) May 11, 2018

На видео также были представлены кадры применения этих ракет якобы по позициям украинских правительственных сил. В частности, на одном из видео видно три попадания рядом с украинской позицией у села Коминтерново (Пикузы) под Мариуполем.

Производители и операторы

Изучив недавние видео, относящиеся к «Ракетным войскам тактического назначения ДНР», @DFRLab не обнаружили свидетельств того, что эта группа является действующим воинским подразделением.

Единственное свидетельство существования РВТН на видео от 9 мая — флаг на капотах двух грузовиков КрАЗ-260. На выставке присутствовали вооружённые люди в форме «Военно-промышленного комплекса». Это обстоятельство довольно странно, поскольку неясно, зачем сотрудникам военного завода осуществлять охрану. Кроме того, у людей в униформе не было планок с именами, но лишь надписи «сотрудник» на груди (см. справа на изображении внизу).

На видео «Министерства информации ДНР» от 11 мая отсутствуют свидетельства существования РВТН как реально действующего отряда. Как показано выше, операторами ракетных систем выступает персонал ГИК. Помимо сотрудников ГИК и ещё нескольких неизвестных лиц, на видео «Министерства информации ДНР» от 11 мая и на других видео, имеющих отношение к этим ракетам, постоянно появлялись знакомые лица, а именно Захар Прилепин и Александр Тимофеев (Ташкент).

Тимофеев (см. выше) — так называемый «министр доходов и сборов ДНР», который, по-видимому, имеет непосредственное отношение к производству и  испытаниям ракет, а также к другим аспектам «Военно-промышленного комплекса ДНР». Впервые мы увидели Тимофеева в контексте «Военно-промышленного комплекса» в ролике о производимом сепаратистами пистолете «Оплот». С тех пор он появлялся практически во всех видео, имеющих отношение к военной отрасли ГИК, в том числе трижды на видео от 11 мая.

На видео об «Оплоте» также на короткое время виден глава ГИК Артём Вовк (в ходе фрагмента с посещением завода, на котором производятся пистолеты). Вовк, судя по всему, не любит публичности, так как с тех пор не появлялся ни на одном видео о «Военно-промышленном комплексе» «ДНР».

Тем не менее, недавно Вовк был упомянут в «указе» «главы республики» Александра Захарченко, согласно которому два завода перешли под контроль «Военно-промышленного комплекса» ГИК. Согласно «указу» о расширении «военно-промышленного комплекса ДНР», под контроль ГИК перешли «Донецкгормаш» и Горловский машиностроительный завод. Указ датирован 1 сентября 2017 года, что говорит о том, что прототипы «Китайца» наверняка изготавливались не на этих двух заводах. Однако крайне вероятно, что «Чебурашка» и «Снежинка» созданы именно на них.

Вывод

Налаживание сепаратистами на востоке Украины местного производства ракет, разумеется, реально и заслуживает внимания. Однако это производство зависимо от деталей российских ракет и не является примером реальных инноваций. Хотя имеются свидетельства применения этих ракет, калибр которых в разы превосходит разрешённый по Минским соглашениям, против украинских военных и мирных жителей — как минимум две ракеты не разорвались. К настоящему времени в открытых источниках имеются свидетельства лишь о применении «Китайца» против правительственных позиций.

РВТН, по-видимому, ещё не созданы, и неизвестно, будут ли они созданы вообще и как это произойдёт. Вся активность вокруг этих ракет до сих пор связана с «военно-промышленным комплексом» ГИК и Тимофеевым, который наверняка финансирует эту инициативу. Лица, связанные собственно с производством этих систем, не появляются на публике. В целом «тактические ракетные войска» выглядят скорее как показуха, а не реальное развёртывание. При этом возможна ситуация, в которой «ДНР» удастся произвести значительное количество крупнокалиберных ракет, тем более что в их распоряжении уже имеются значительные запасы артиллерийских боеприпасов от восточного соседа Украины.

@DFRLab продолжит мониторинг этой темы в рамках серии #MinskMonitor.
