Российский БПЛА «Орлан-10» из иностранных комплектующих

Многофункциональный беспилотный летательный комплекс «Орлан-10» активно используется ВС РФ в боевых действиях против Украины на Донбассе. В открытых источниках заявлено, что комплекс разработан российским предприятием «Специальный технологический центр» и входит в состав российской единой системы управления тактического звена, реализующей концепцию сетецентрической войны. Оказалось, что от российского производителя там только корпус и навигационный приёмник МНП-М7. Да и тот создан на базе микросхемы ADSP-BF534 американской компании Analog Devices. Остальные комплектующие: GPS-трекер, стартер-генератор, двигатель, модуль зажигания, полётный контроллер, модуль передачи телеметрии и GPS-модуль — произведены в США, Германии, Японии, Китае и других странах. Эти технологии относятся к товарам двойного назначения, которые Россия закупает и использует в военных целях.

БПЛА упал в акватории Азовского моря

Волонтёры команды «Армия SOS» эксклюзивно предоставили InformNapalm отчёт, в котором описали комплектующие российского БПЛА «Орлан-10» (бортовой №10332), упавшего 6 ноября 2016 года в районе населённого пункта Мелекино Первомайского района Донецкой области в акватории Азовского моря. Логи полётов, опубликованные в предыдущем отчёте, указывали, что этот БПЛА неоднократно вёл разведку украинской территории в интересах российской армии, начиная с операции по захвату Крыма. Также беспилотник проводил разведывательные полёты на Донбассе. Местами запуска БПЛА были точки, расположенные в оккупированном Крыму, а также на военных полигонах РФ в Краснодарском крае и Волгоградской области России.

«Наши технари разобрали этот беспилотник до винтика, отпаривали элементы от соли, считали все платы и схемы», — прокомментировали волонтёры «Армия SOS».

Благодаря этой кропотливой работе удалось узнать, из каких комплектующих состоит российский БПЛА «Орлан-10».

«Орлан-10» в деталях

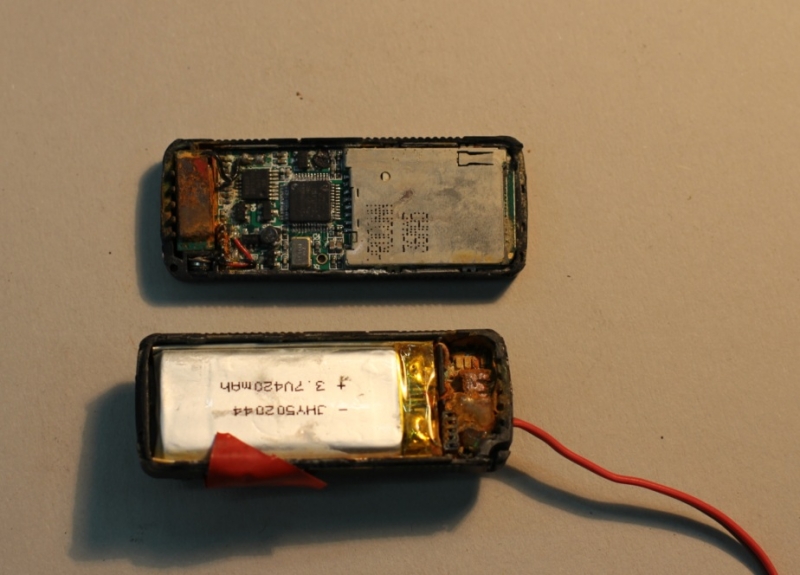

GPS-трекер

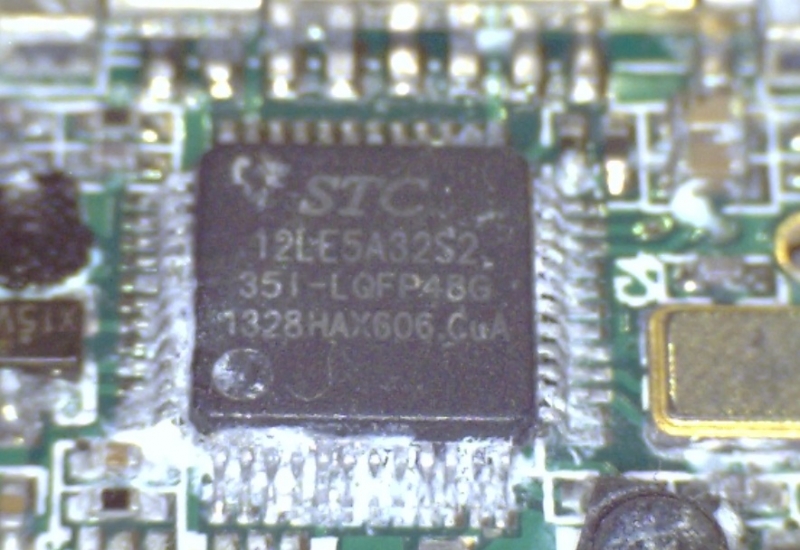

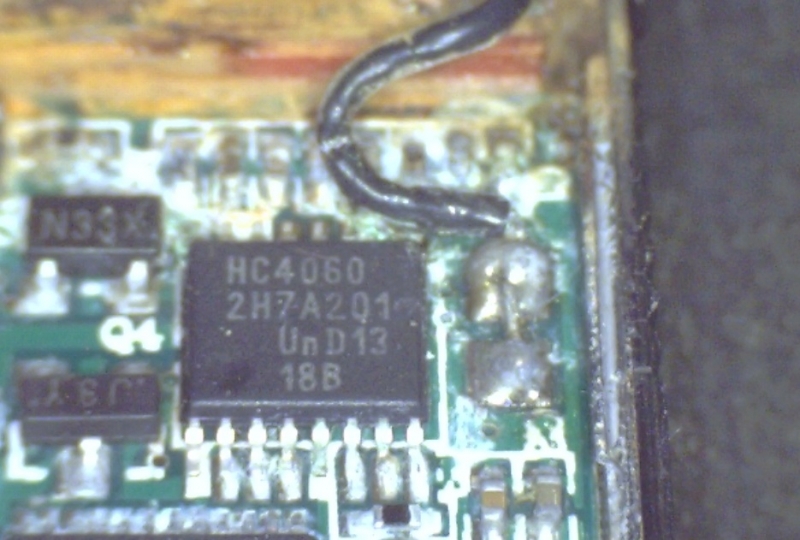

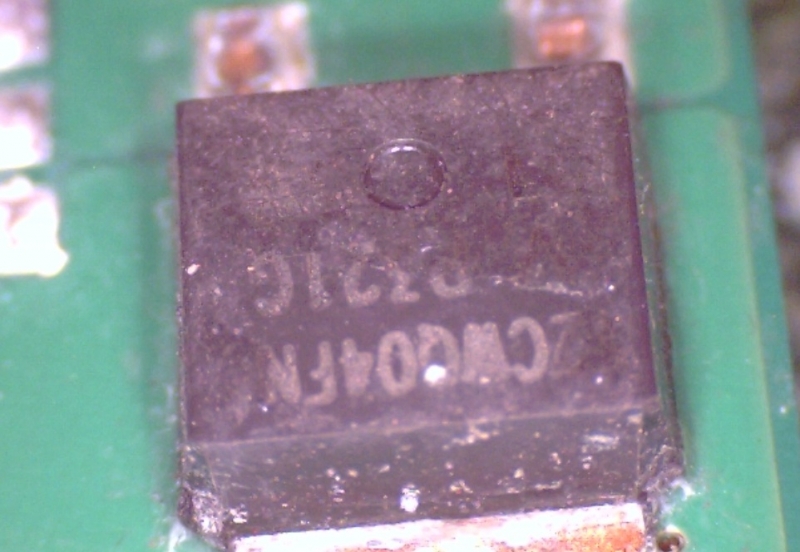

GPS-трекер расположен +100/150 мм от технологического отсека соединителя крыла. Тип питания: стационарное и от собственного аккумулятора. SIM-карта в модуле передачи данных отсутствовала, возможно, трекер прошит под определённые сети. Микросхемы с маркировкой HC4060 2H7A201 и STC 12LE5A32S2 35i производства КНР.

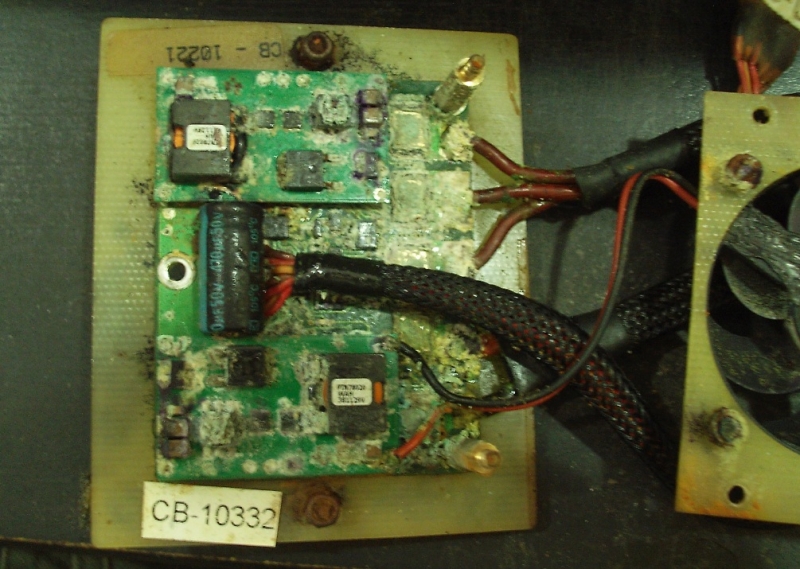

Стартер-генератор

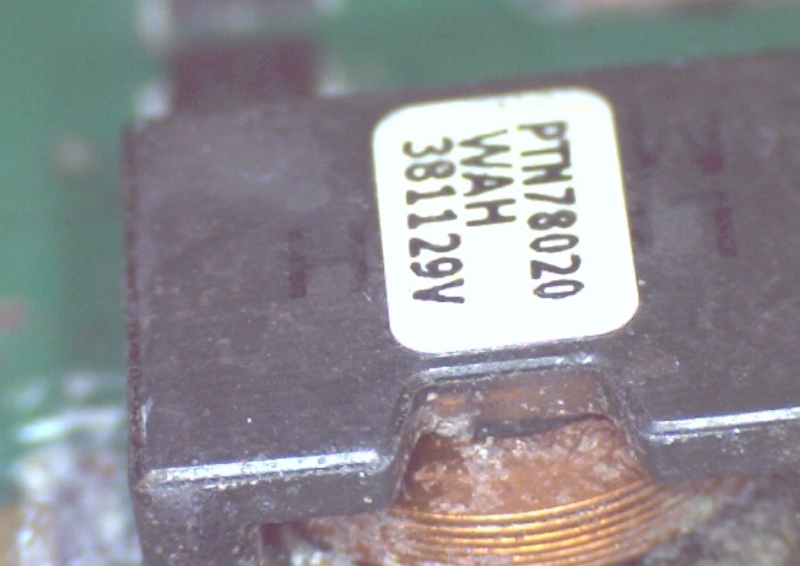

PTN78020 производства американской компании Texas Instruments Incorporated.

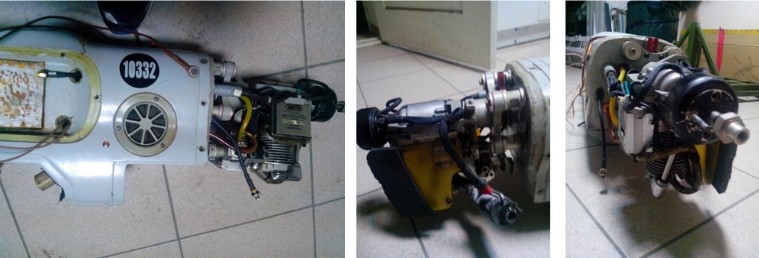

Двигатель, модуль зажигания

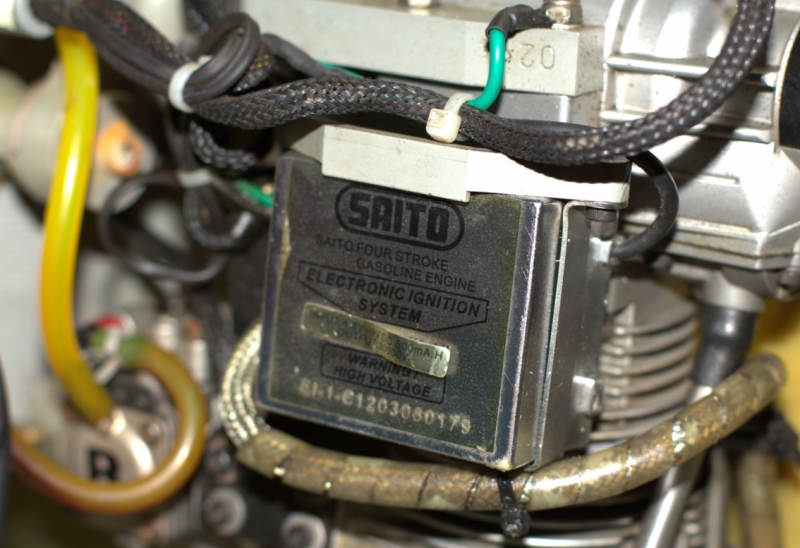

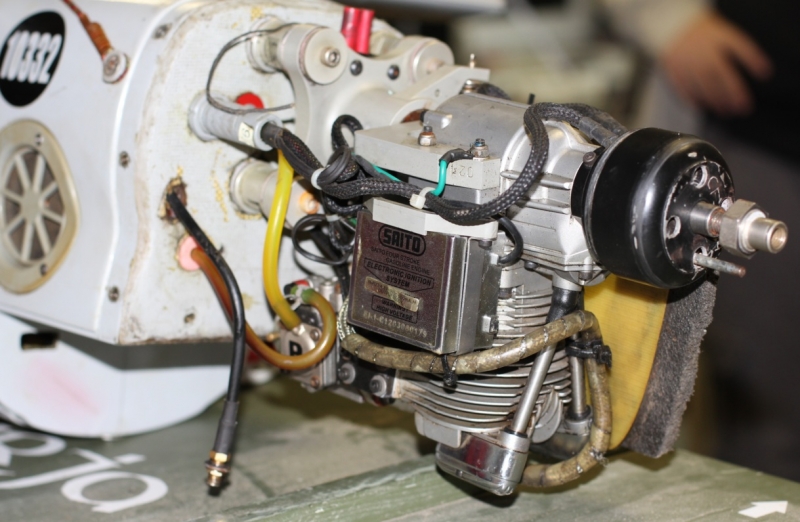

Двигатель внутреннего сгорания японского производителя SAITO вместе с модулем зажигания 4,8-9В, 500mA.

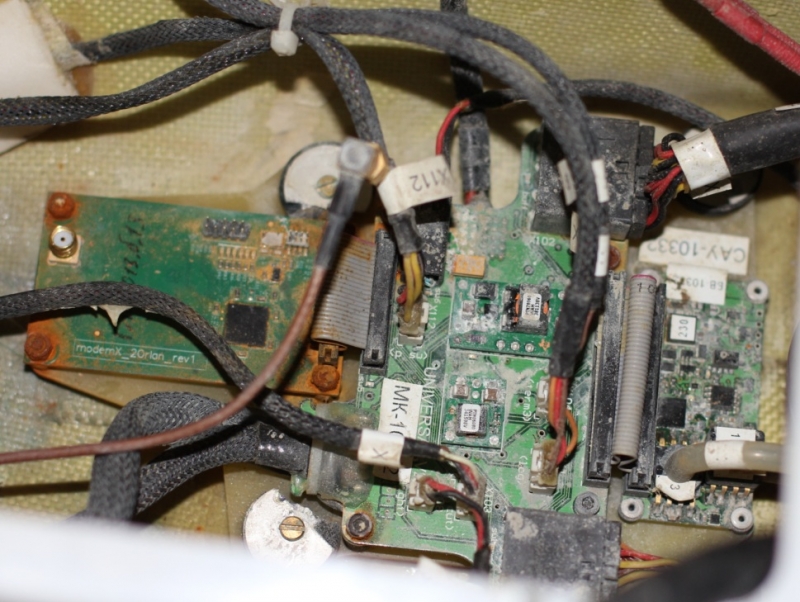

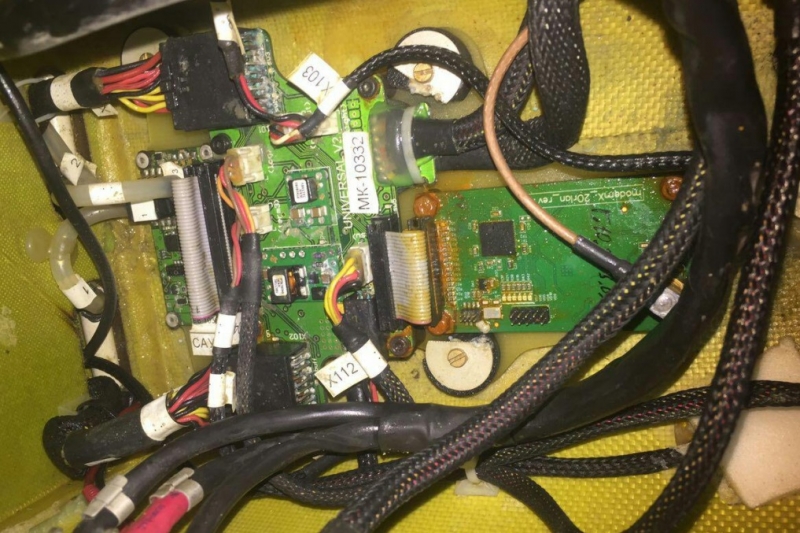

Полётный контроллер

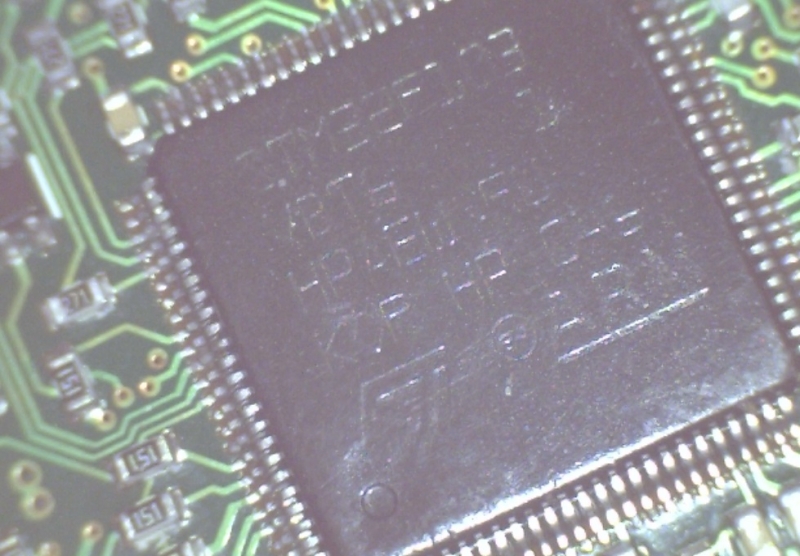

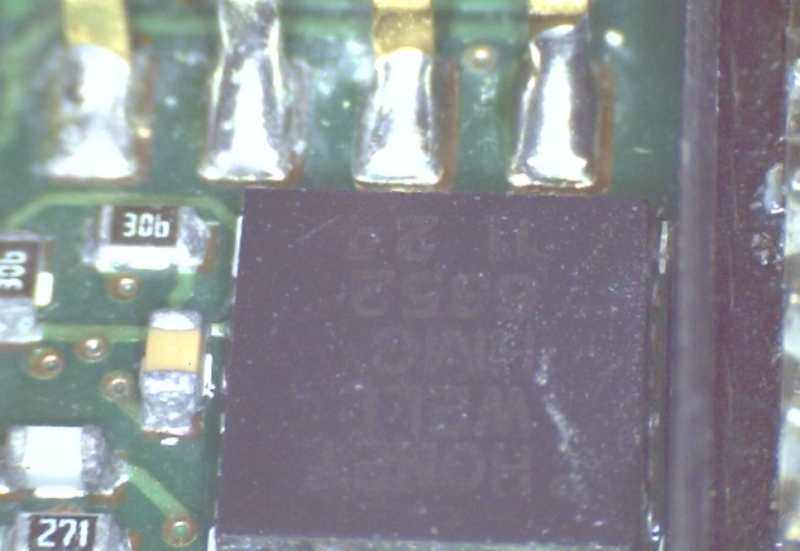

Выполнен на микросхеме STM32F103 LQFP франко-итальянского производителя микроэлектроники STMicroelectronics. В качестве датчиков измерения давления используются микросхемы MPXA4115A и MPXV5004DP американской компании Freescale Semiconductor (на данный момент компания принадлежит голландской NXP Semiconductors N.V.). Датчик-компас HMC6352 от американской компании Нoneywell.

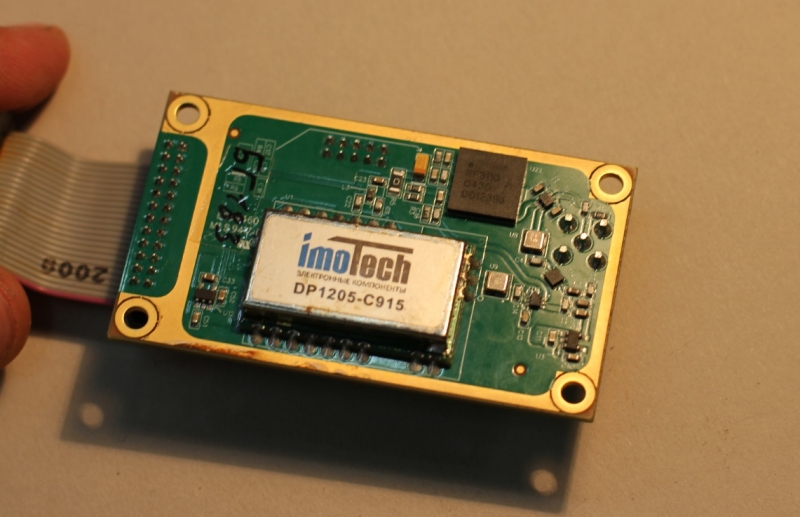

Модуль передачи телеметрии

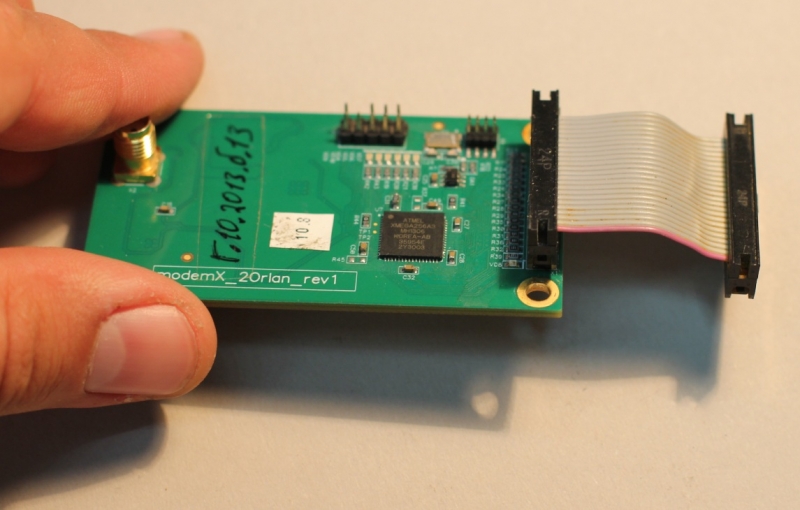

Диапазон передачи данных на частоте 902–928МГц. Управление модулем реализовано на базе микроконтроллера ATxmega256A3 американской компании Microchip. Высокочастотный усилитель RF3110 американского производителя Quorvo. Приёмник DP1205-C915 немецкой компании AnyLink с наклейкой российского дистрибьютора ImoTech. Антена — 2/3 классический четвертьволновой диполь на 915 МГц, вертикальная поляризация, установлена в хвостовой полости.

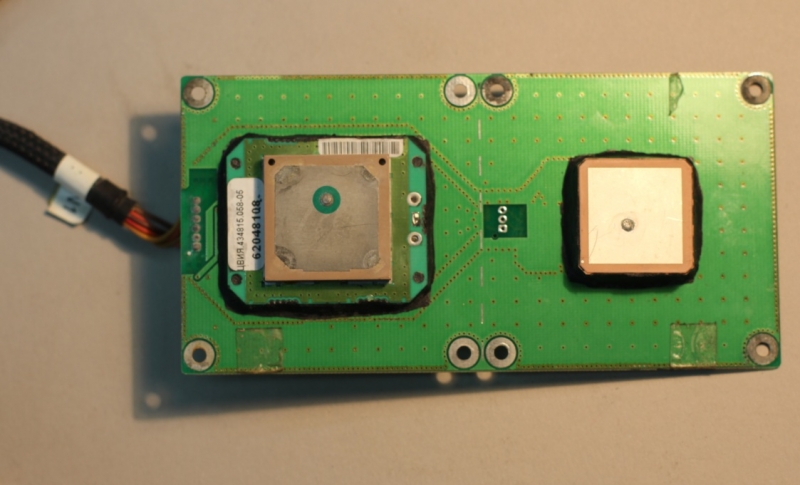

GPS-модуль

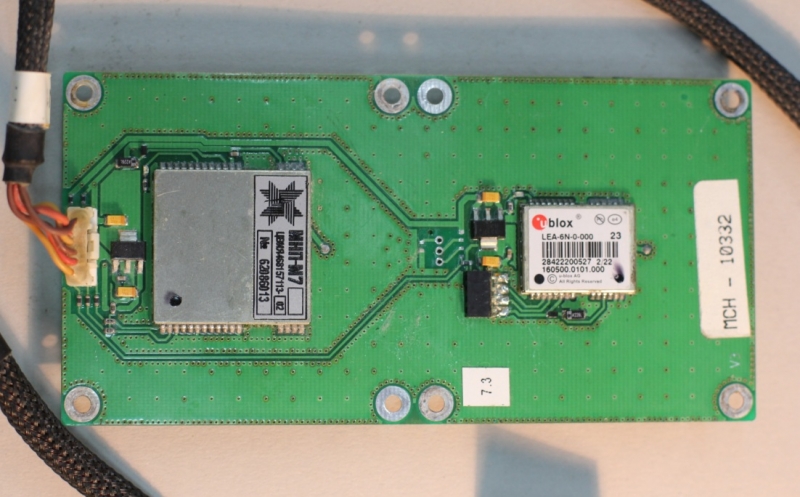

Реализован на базе GLONASS, GPS и QZSS приёмника LEA-6N швейцарской компании u-blox в паре с российским МНП-М7 (который построен на микросхеме ADSP-BF534 американской компании Analog Devices).

По состоянию на январь 2018 года задокументировано 9 фактов потерь этого типа БПЛА в Луганской и Донецкой области. Из них 3 крушения произошли в результате сбоев систем, вызванных работой украинских средств радиоэлектронной борьбы, а 6 раз «Орлан-10» сбивали с помощью стрелкового оружия и ПВО.

Благодаря документам, перехваченным активистами Ukrainian Cyber Alliance у начальника разведки «2-го армейского корпуса ЛНР», удалось установить, что в состав расчётов БПЛА входили кадровые российские военнослужащие, а каждый вылет БПЛА сопровождался разведывательным донесением на имя начальника разведки 12-го командования резерва ВС РФ.
